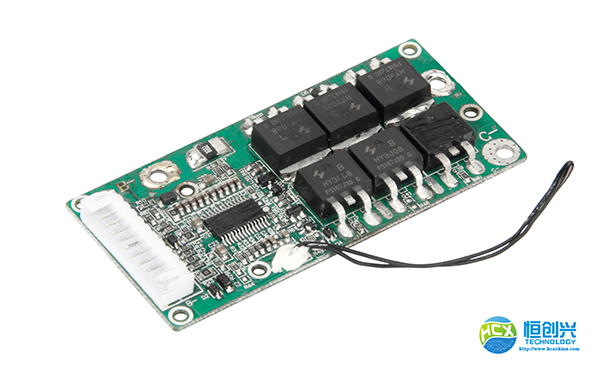

什么是鋰電池保護板？鋰電池保護板原理詳細分析2021-03-24 08:17
鋰電池（可充型）之所以需要保護，是由它本身特性決定的。由于鋰電池本身的材料決定了它不能被過充、過放、過流、短路及超高溫充放電，因此鋰電池鋰電組件總會跟著一塊精致的保護板和一片電流保險器出現。
鋰電池保護功能
鋰電池的保護功能通常由保護電路板和PTC等電流器件協同完成，保護板是由電子電路組成，在-40℃至+85℃的環境下時刻準確的監視電芯的電壓和充放回路的電流，及時控制電流回路的通斷；PTC在高溫環境下防止電池發生惡劣的損壞。
普通鋰電池保護板通常包括控制IC、MOS開關、電阻、電容及輔助器件FUSE、PTC、NTC、ID、存儲器等。其中控制IC，在一切正常的情況下控制MOS開關導通，使電芯與外電路導通，而當電芯電壓或回路電流超過規定值時，它立刻控制MOS開關關斷，保護電芯的安全。
在保護板正常的情況下，Vdd為高電平，Vss，VM為低電平，DO、CO為高電平，當Vdd，Vss，VM任何一項參數變換時，DO或CO端的電平將發生變化。
鋰電池保護板原理
鋰電池（可充型）之所以需要保護，是由它本身特性決定的。由于鋰電池本身的材料決定了它不能被過充、過放、過流、短路及超高溫充放電，因此鋰電池鋰電組件總會跟著一塊精致的保護板和一片電流保險器出現。
鋰電池的保護功能通常由保護電路板和PTC等電流器件協同完成，保護板是由電子電路組成，在-40℃至+85℃的環境下時刻準確的監視電芯的電壓和充放回路的電流，及時控制電流回路的通斷；PTC在高溫環境下防止電池發生惡劣的損壞。
普通鋰電池保護板通常包括控制IC、MOS開關、電阻、電容及輔助器件FUSE、PTC、NTC、ID、存儲器等。其中控制IC，在一切正常的情況下控制MOS開關導通，使電芯與外電路導通，而當電芯電壓或回路電流超過規定值時，它立刻控制MOS開關關斷，保護電芯的安全。
鋰電池保護板原理詳細分析
在保護板正常的情況下，Vdd為高電平，Vss，VM為低電平，DO、CO為高電平，當Vdd，Vss，VM任何一項參數變換時，DO或CO端的電平將發生變化。
1、過充電檢出電壓：在通常狀態下，Vdd逐漸提升至CO端由高電平變?yōu)榈碗娖綍r(shí)VDD-VSS間電壓。
2、過充電解除電壓：在充電狀態下，Vdd逐漸降低至CO端由低電平變?yōu)楦唠娖綍r(shí)VDD-VSS間電壓。
3、過放電檢出電壓：通常狀態下，Vdd逐漸降低至DO端由高電平變?yōu)榈碗娖綍r(shí)VDD-VSS間電壓。
4、過放電解除電壓：在過放電狀態下，Vdd逐漸上升到DO端由低電平變?yōu)楦唠娖綍r(shí)VDD-VSS間電壓。
5、過電流1檢出電壓：在通常狀態下，VM逐漸升至DO由高電平變?yōu)榈碗娖綍r(shí)VM-VSS間電壓。
6、過電流2檢出電壓：在通常狀態下，VM從OV起以1ms以上4ms以下的速度升到DO端由高電平變?yōu)榈碗娖綍r(shí)VM-VSS間電壓。
7、負載短路檢出電壓：在通常狀態下，VM以O(shè)V起以1μS以上50μS以下的速度升至DO端由高電平變?yōu)榈碗娖綍r(shí)VM-VSS間電壓。
8、充電器檢出電壓：在過放電狀態下，VM以O(shè)V逐漸下降至DO由低電平變?yōu)樽優楦唠娖綍r(shí)VM-VSS間電壓。
9、通常工作時消耗電流：在通常狀態下，流以VDD端子的電流（IDD）即為通常工作時消耗電流。
10、過放電消耗電流：在放電狀態下，流經VDD端子的電流（IDD）即為過流放電消耗電流。
典型的鋰電池保護電路
由于鋰電池的化學特性，在正常使用過程中，其內部進行電能與化學能相互轉化的化學正反應，但在某些條件下，如對其過充電、過放電和過電流將會導致電池內部發生化學副反應，該副反應加劇后，會嚴重影響電池的性能與使用壽命，并可能產生大量氣體，使電池內部壓力迅速增大后爆炸而導致安全問題，因此所有的鋰電池都需要一個保護電路，用于對電池的充、放電狀態進行有效監測，并在某些條件下關斷充、放電回路以防止對電池發生損害.
該保護回路由兩個ＭＯＳＦＥＴ（Ｖ１、Ｖ２）和一個控制ＩＣ（Ｎ１）外加一些阻容元件構成?？刂疲桑秘?fù)責監測電池電壓與回路電流，并控制兩個ＭＯＳＦＥＴ的柵極，ＭＯＳＦＥＴ在電路中起開關作用，分別控制著充電回路與放電回路的導通與關斷，Ｃ３為延時電容，該電路具有過充電保護、過放電保護、過電流保護與短路保護功能，其工作原理分析如下：
１、正常狀態
在正常狀態下電路中Ｎ１的“ＣＯ”與“ＤＯ”腳都輸出高電壓，兩個ＭＯＳＦＥＴ都處于導通狀態，電池可以自由地進行充電和放電，由于ＭＯＳＦＥＴ的導通阻抗很小，通常小于３０毫歐，因此其導通電阻對電路的性能影響很小。此狀態下保護電路的消耗電流為μＡ級，通常小于７μＡ。
２、過充電保護
鋰離子電池要求的充電方式為恒流／恒壓，在充電初期，為恒流充電，隨著充電過程，電壓會上升到４．２Ｖ（根據正極材料不同，有的電池要求恒壓值為４．１Ｖ），轉為恒壓充電，直至電流越來越小。電池在被充電過程中，如果充電器電路失去控制，會使電池電壓超過４．２Ｖ后繼續恒流充電，此時電池電壓仍會繼續上升，當電池電壓被充電至超過４．３Ｖ時，電池的化學副反應將加劇，會導致電池?fù)p壞或出現安全問題。在帶有保護電路的電池中，當控制ＩＣ檢測到電池電壓達到４．２８Ｖ（該值由控制ＩＣ決定，不同的ＩＣ有不同的值）時，其“ＣＯ”腳將由高電壓轉變?yōu)榱汶妷海梗郑灿蓪?dǎo)通轉為關斷，從而切斷了充電回路，使充電器無法再對電池進行充電，起到過充電保護作用。而此時由于Ｖ２自帶的體二極管ＶＤ２的存在，電池可以通過該二極管對外部負載進行放電。在控制ＩＣ檢測到電池電壓超過４．２８Ｖ至發出關斷Ｖ２信號之間，還有一段延時時間，該延時時間的長短由Ｃ３決定，通常設為１秒左右，以避免因干擾而造成誤判斷。
鋰電池保護功能
鋰電池的保護功能通常由保護電路板和PTC等電流器件協同完成，保護板是由電子電路組成，在-40℃至+85℃的環境下時刻準確的監視電芯的電壓和充放回路的電流，及時控制電流回路的通斷；PTC在高溫環境下防止電池發生惡劣的損壞。
普通鋰電池保護板通常包括控制IC、MOS開關、電阻、電容及輔助器件FUSE、PTC、NTC、ID、存儲器等。其中控制IC，在一切正常的情況下控制MOS開關導通，使電芯與外電路導通，而當電芯電壓或回路電流超過規定值時，它立刻控制MOS開關關斷，保護電芯的安全。
在保護板正常的情況下，Vdd為高電平，Vss，VM為低電平，DO、CO為高電平，當Vdd，Vss，VM任何一項參數變換時，DO或CO端的電平將發生變化。
鋰電池保護板原理
鋰電池（可充型）之所以需要保護，是由它本身特性決定的。由于鋰電池本身的材料決定了它不能被過充、過放、過流、短路及超高溫充放電，因此鋰電池鋰電組件總會跟著一塊精致的保護板和一片電流保險器出現。
鋰電池的保護功能通常由保護電路板和PTC等電流器件協同完成，保護板是由電子電路組成，在-40℃至+85℃的環境下時刻準確的監視電芯的電壓和充放回路的電流，及時控制電流回路的通斷；PTC在高溫環境下防止電池發生惡劣的損壞。
鋰電池保護板原理詳細分析
在保護板正常的情況下，Vdd為高電平，Vss，VM為低電平，DO、CO為高電平，當Vdd，Vss，VM任何一項參數變換時，DO或CO端的電平將發生變化。
1、過充電檢出電壓：在通常狀態下，Vdd逐漸提升至CO端由高電平變?yōu)榈碗娖綍r(shí)VDD-VSS間電壓。
2、過充電解除電壓：在充電狀態下，Vdd逐漸降低至CO端由低電平變?yōu)楦唠娖綍r(shí)VDD-VSS間電壓。
3、過放電檢出電壓：通常狀態下，Vdd逐漸降低至DO端由高電平變?yōu)榈碗娖綍r(shí)VDD-VSS間電壓。
4、過放電解除電壓：在過放電狀態下，Vdd逐漸上升到DO端由低電平變?yōu)楦唠娖綍r(shí)VDD-VSS間電壓。
5、過電流1檢出電壓：在通常狀態下，VM逐漸升至DO由高電平變?yōu)榈碗娖綍r(shí)VM-VSS間電壓。
6、過電流2檢出電壓：在通常狀態下，VM從OV起以1ms以上4ms以下的速度升到DO端由高電平變?yōu)榈碗娖綍r(shí)VM-VSS間電壓。
7、負載短路檢出電壓：在通常狀態下，VM以O(shè)V起以1μS以上50μS以下的速度升至DO端由高電平變?yōu)榈碗娖綍r(shí)VM-VSS間電壓。
8、充電器檢出電壓：在過放電狀態下，VM以O(shè)V逐漸下降至DO由低電平變?yōu)樽優楦唠娖綍r(shí)VM-VSS間電壓。
9、通常工作時消耗電流：在通常狀態下，流以VDD端子的電流（IDD）即為通常工作時消耗電流。
10、過放電消耗電流：在放電狀態下，流經VDD端子的電流（IDD）即為過流放電消耗電流。
典型的鋰電池保護電路
由于鋰電池的化學特性，在正常使用過程中，其內部進行電能與化學能相互轉化的化學正反應，但在某些條件下，如對其過充電、過放電和過電流將會導致電池內部發生化學副反應，該副反應加劇后，會嚴重影響電池的性能與使用壽命，并可能產生大量氣體，使電池內部壓力迅速增大后爆炸而導致安全問題，因此所有的鋰電池都需要一個保護電路，用于對電池的充、放電狀態進行有效監測，并在某些條件下關斷充、放電回路以防止對電池發生損害.
該保護回路由兩個ＭＯＳＦＥＴ（Ｖ１、Ｖ２）和一個控制ＩＣ（Ｎ１）外加一些阻容元件構成?？刂疲桑秘?fù)責監測電池電壓與回路電流，并控制兩個ＭＯＳＦＥＴ的柵極，ＭＯＳＦＥＴ在電路中起開關作用，分別控制著充電回路與放電回路的導通與關斷，Ｃ３為延時電容，該電路具有過充電保護、過放電保護、過電流保護與短路保護功能，其工作原理分析如下：
１、正常狀態
在正常狀態下電路中Ｎ１的“ＣＯ”與“ＤＯ”腳都輸出高電壓，兩個ＭＯＳＦＥＴ都處于導通狀態，電池可以自由地進行充電和放電，由于ＭＯＳＦＥＴ的導通阻抗很小，通常小于３０毫歐，因此其導通電阻對電路的性能影響很小。此狀態下保護電路的消耗電流為μＡ級，通常小于７μＡ。
２、過充電保護
鋰離子電池要求的充電方式為恒流／恒壓，在充電初期，為恒流充電，隨著充電過程，電壓會上升到４．２Ｖ（根據正極材料不同，有的電池要求恒壓值為４．１Ｖ），轉為恒壓充電，直至電流越來越小。電池在被充電過程中，如果充電器電路失去控制，會使電池電壓超過４．２Ｖ后繼續恒流充電，此時電池電壓仍會繼續上升，當電池電壓被充電至超過４．３Ｖ時，電池的化學副反應將加劇，會導致電池?fù)p壞或出現安全問題。在帶有保護電路的電池中，當控制ＩＣ檢測到電池電壓達到４．２８Ｖ（該值由控制ＩＣ決定，不同的ＩＣ有不同的值）時，其“ＣＯ”腳將由高電壓轉變?yōu)榱汶妷海梗郑灿蓪?dǎo)通轉為關斷，從而切斷了充電回路，使充電器無法再對電池進行充電，起到過充電保護作用。而此時由于Ｖ２自帶的體二極管ＶＤ２的存在，電池可以通過該二極管對外部負載進行放電。在控制ＩＣ檢測到電池電壓超過４．２８Ｖ至發出關斷Ｖ２信號之間，還有一段延時時間，該延時時間的長短由Ｃ３決定，通常設為１秒左右，以避免因干擾而造成誤判斷。
